Fase A — Análisis
Sesión 2: Breadboards, circuitos en serie y en paralalo
Estudio de la breadboard e implementación de tipos de circuitos en la misma
1
TINKERCAD - ACTIVACIÓN DE CUENTAS
Activación de cuentas e identificación de porcesos básicos a utilizar con el simulador
Activación de cuentas e identificación de porcesos básicos a utilizar con el simulador
Acceso a Tinkercad
- tinkercad.com
- Clic en +Create (Esquiena superior derecha)
- Clic en Circuits
- Esquematiza
- Clic en el nombre del esquema (por defecto) y escribe el nombre que le desea dar al esquema.
2

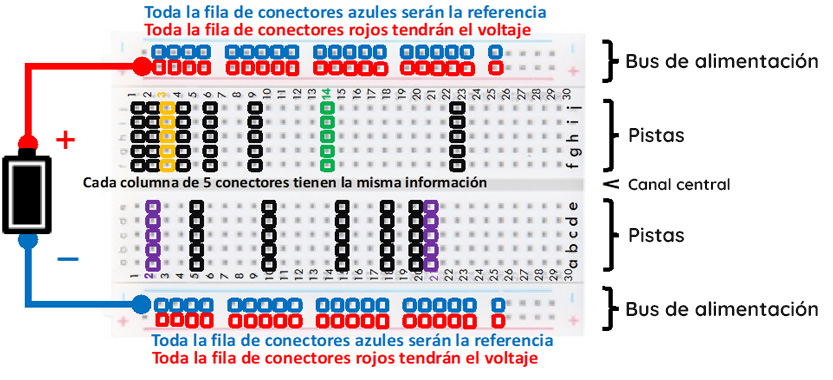

BREADBOARD
Comprender la estructura de una breadboard y construir circuitos en serie y en paralelo sobre una breadboard
Comprender la estructura de una breadboard y construir circuitos en serie y en paralelo sobre una breadboard
3

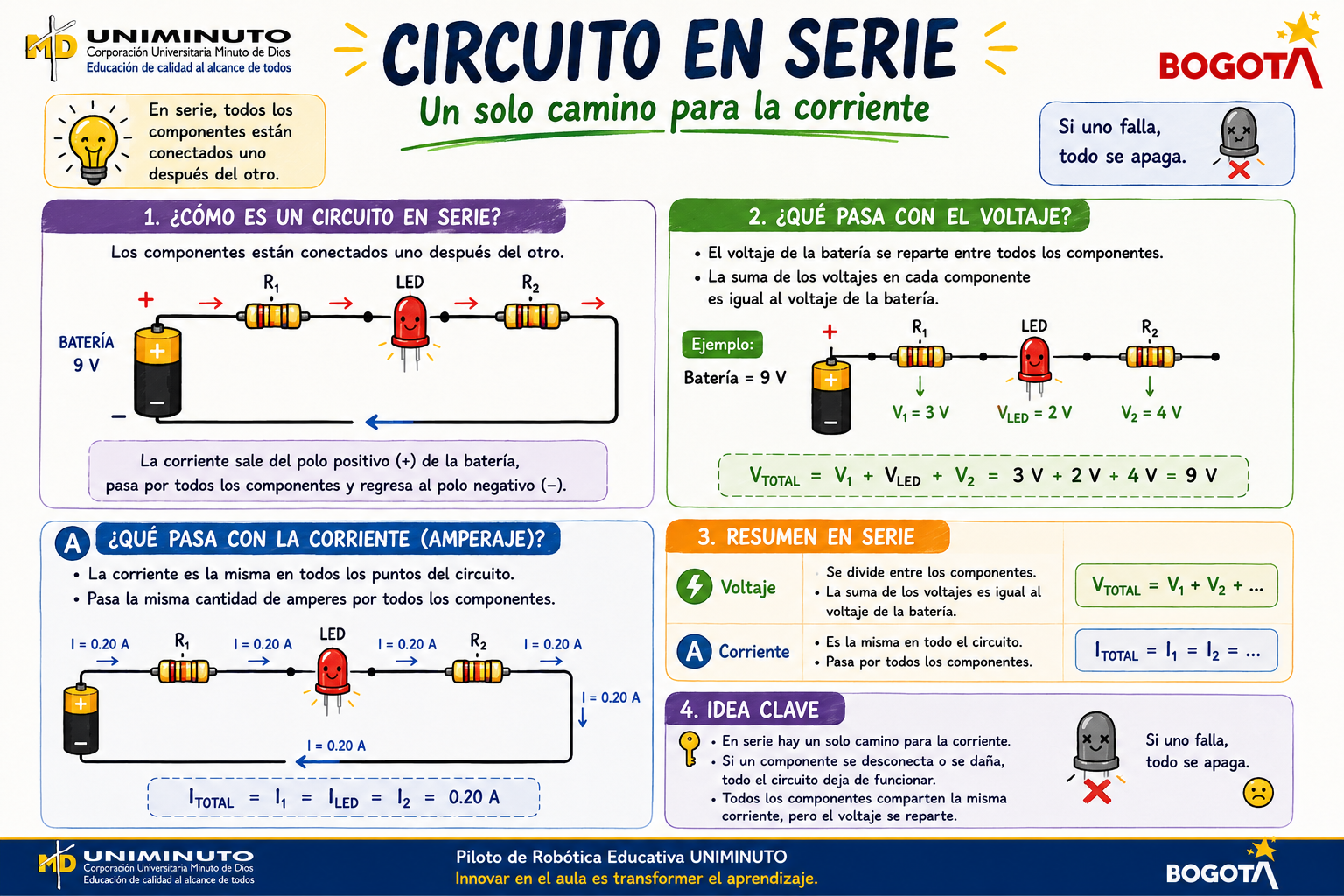

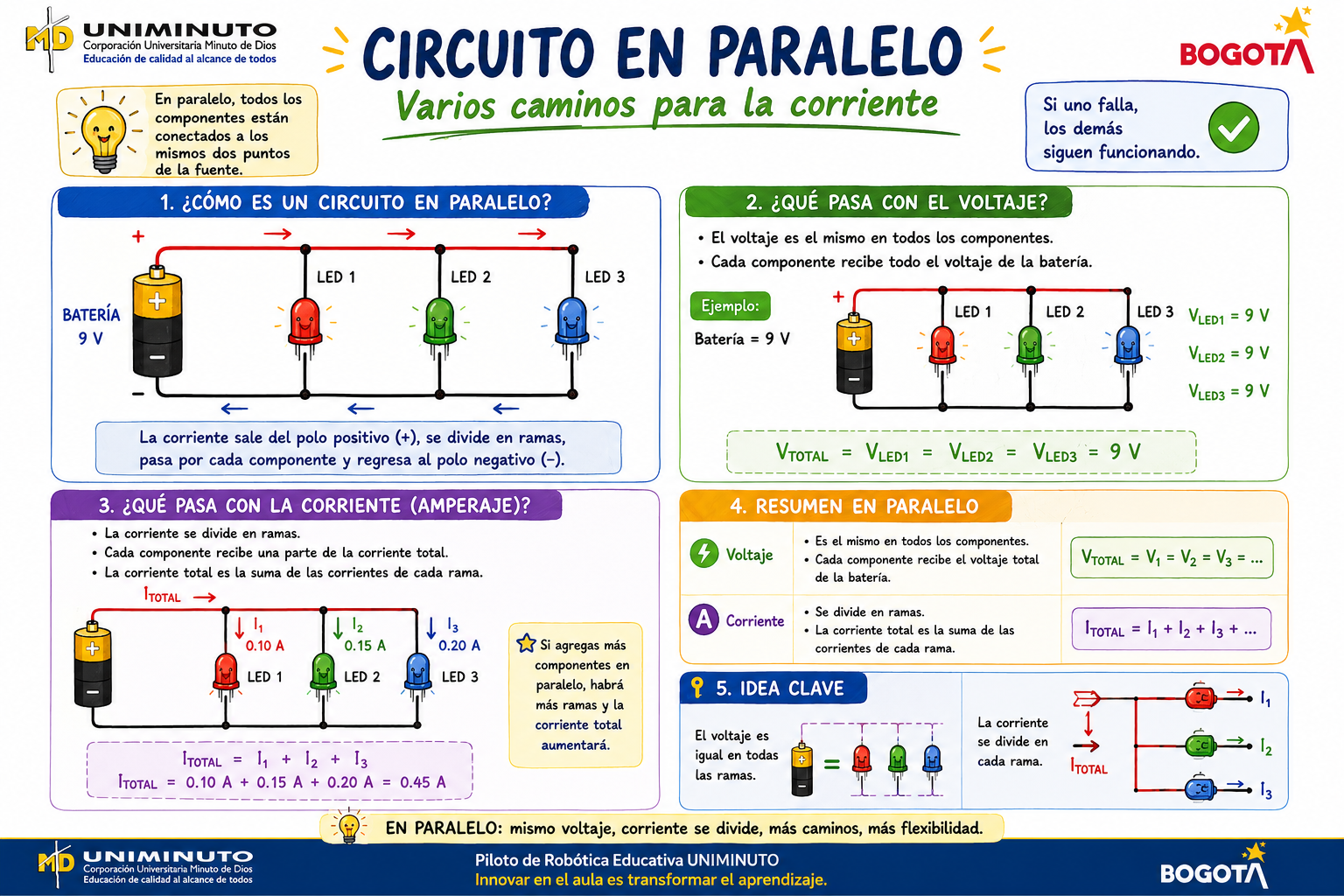

EJERCICIOS CIRCUITOS EN SERIE Y PARALELO
Ejercicios de práctica y afianzamiento de los conceptos de circuitos en serie y circuitos en paralelo
Ejercicios de práctica y afianzamiento de los conceptos de circuitos en serie y circuitos en paralelo
Ejercicio 1 — Dos LEDs en serie (9V)
Componentes:
- 1 batería 9V
- 2 LEDs rojos
- 1 resistencia de 330Ω
Mediciones:
Voltaje:
- batería
- resistencia
- LED 1
- LED 2
Corriente:
- corriente total
Ejercicio 2 — Dos LEDs en paralelo (3V)
Componentes:
- batería 3V
- 2 LEDs
- 2 resistencias 220Ω
Mediciones:
Voltaje:
- cada LED
Corriente:
- rama 1
- rama 2
- corriente total
Ejercicio 3 — LED + buzzer en paralelo (9V)
Componentes:
- batería 9V
- LED
- buzzer
- resistencia LED 330Ω
- resistencia buzzer 220Ω
Mediciones:
Voltaje:
- LED
- buzzer
Corriente:
- rama LED
- rama buzzer
- corriente total
Ejercicio 4 — Piezo + motor en paralelo (9V)
Componentes:
- batería 9V
- piezo
- motor
- resistencia piezo 100Ω
- resistencia motor 47Ω
Mediciones:
Voltaje:
- piezo
- motor
Corriente:
- piezo
- motor
- total
Ejercicio 5 — Tres LEDs en paralelo (3V)
Componentes:
- batería 3V
- 3 LEDs
- 3 resistencias 220Ω
Una resistencia por LED.
Mediciones:
Voltaje:
- cada LED
Corriente:
- cada rama
- corriente total
Ejercicio 6 — LED + buzzer + motor en paralelo (9V)
Componentes:
- batería 9V
- LED
- buzzer
- motor
- resistencia LED 330Ω
- resistencia buzzer 220Ω
- resistencia motor 47Ω
Mediciones:
Voltaje:
- LED
- buzzer
- motor
Corriente:
- cada rama
- corriente total
