Fase A — Análisis
Sesión 3: Microcontroladora Arduino - Programación IA
Comprender la estructura, funciones básicas de la microcontroladora arduino uno y vibe coding con IA
1
Estructura Arduino
Estructura y componentes de la microcontroladora Arduino
Estructura y componentes de la microcontroladora Arduino

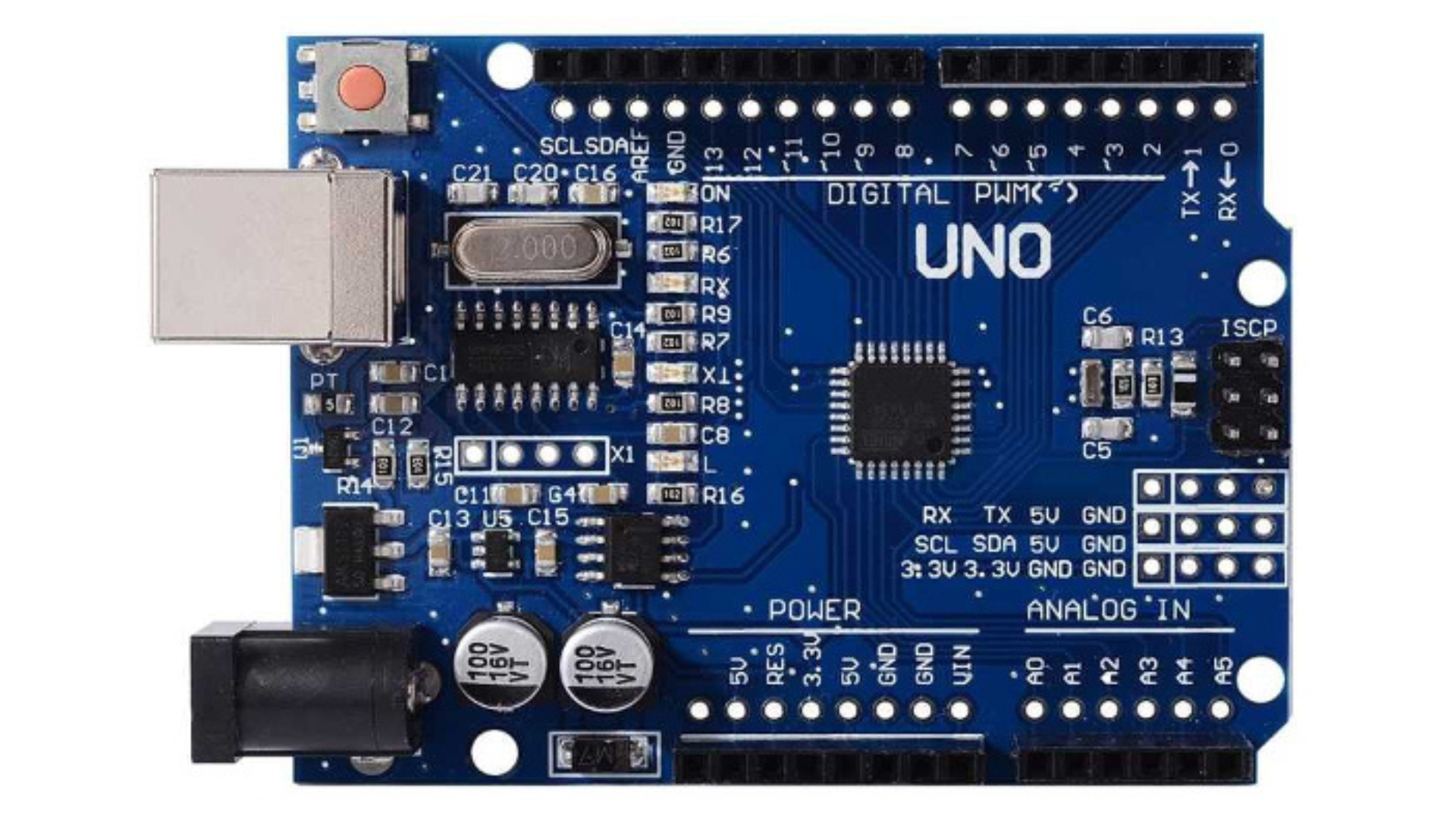

ARDUINO UNO
Partes principales de la tarjeta Arduino Uno
1. POWER (Pines de alimentación)
Estos pines permiten alimentar la tarjeta y también suministrar energía a otros componentes.
2. VIN
Función: Entrada de voltaje externo (7V a 12V recomendado).
Uso: Alimentar Arduino sin USB.
Ejemplo: conectar batería de 9V.
⸻
3. GND (Ground)
Función: Tierra o negativo del circuito.
Uso: Cierra el circuito.
Ejemplo: conectar el negativo de un LED o sensor.
⸻
4. 5V
Función: Salida de 5 voltios regulados.
Uso: Alimentar sensores o módulos.
Ejemplo: alimentar un sensor ultrasónico HC-SR04.
⸻
5. 3.3V
Función: Salida de 3.3 voltios.
Uso: Alimentar componentes de bajo voltaje.
Ejemplo: módulo Bluetooth HC-05.
⸻
6. RESET
Función: Reinicia el programa.
Uso: volver a ejecutar el código desde el inicio.
Ejemplo: reiniciar un robot.
⸻
7. ANALOG IN (Entradas analógicas)
Pines:
A0, A1, A2, A3, A4, A5
Sirven para leer valores variables.
Rango:
0 a 1023
Voltaje:
0V a 5V
⸻
A0
Función: leer señales analógicas.
Ejemplo: leer un potenciómetro.
⸻
A1
Función: entrada analógica.
Ejemplo: sensor de luz.
⸻
A2
Función: entrada analógica.
Ejemplo: sensor de humedad.
⸻
A3
Función: entrada analógica.
Ejemplo: sensor de temperatura.
⸻
A4
Función especial: I2C (SDA)
Ejemplo: pantalla OLED.
⸻
A5
Función especial: I2C (SCL)
Ejemplo: reloj RTC.
⸻
8. DIGITAL PINS (Pines digitales)
Pines:
0 al 13
Trabajan con:
- HIGH (5V)
- LOW (0V)
Sirven para entradas y salidas digitales.
⸻
Pines 0 y 1 (Comunicación Serial)
0 (RX) → recibir datos
1 (TX) → enviar datos
Ejemplo: comunicación Bluetooth.
⸻
Pines 2 al 7 (Digitales generales)
Función: entradas o salidas.
Ejemplos:
- LEDs
- botones
- buzzers
⸻
Pines 8 al 13 (Digitales generales)
Función: entradas o salidas.
Ejemplo:
- motores (con driver)
- relés
- sensores digitales
⸻
Pines PWM (~)
Pines:
3, 5, 6, 9, 10, 11
Función: simular señal analógica.
Ejemplo:
- controlar velocidad de motor
- brillo de LED
⸻
9. Pin 13
Tiene LED integrado.
Ejemplo: pruebas rápidas.
⸻
10. Entrada USB
Función:
- cargar programas
- alimentar Arduino con 5V
- comunicación con computador
Ejemplo:
programar desde Tinkercad o Arduino IDE.
__
11. Entrada de alimentación (Jack DC)
Función: conectar fuente externa.
Voltaje recomendado:
7V a 12V
Ejemplo:
- adaptador de corriente
- batería de 9V
EJERCICIOS GUIADOS DE CONEXIÓN DE PINES DIGITALES
- Crea un sistema para controlar un led rojo mediante pin digital.
- Crea un sistema para controlar un piezo mediante pin digital.
- Crea un sistema para controlar un buzzer mediante pin digital.
- Crea un sistema para controlar un micro servo SG-90 mediante pin digital.
- Crea un sistema que controle 3 leds mediante pines digitales.
- Crea un sistema que controle un piezo y un led mediante pin digital.
- Crea un sistema que controle 2 leds mediante un solo pin digital.
- Crea un sistema que controle 2 leds mediante un pin digital y un piezo mediante otro pin digital.
- Crea un sistema que controle tres leds mediante un pin digital y otros tres leds mediante otro pin digital.
- Crea un sistema que controle 2 leds mediante un pin digital y un microservo SG-90 mediante otro pin digital.
2
Vibe Coding con IA
Fundamentos básicos de prompts para generación de código en arduino IDE con IA
Fundamentos básicos de prompts para generación de código en arduino IDE con IA
